1、概述
工程范围：本技术方案针对生产多晶硅冶炼企业一个车间的电力系统开展电能质量治理的技改工程。
工程内容：针对各个用电负荷定制精准的无功补偿、谐波治理；选择小型的APF方式的设计方案，配套到每台炼晶炉控制台中。
2、供配电系统说明
该车间设置10/0.4 KV 3台2500KVA 变压器、低压并联运行；400V 低压母线设有56回连接56套低压配电柜；每套低压供电柜出线2个回路、对二套负载分别供电。低压配电柜内配置整流/逆变装置，导致电力参数中谐波分量很高，是电能质量治理的主要方向。
3、电力监测数据
变压器运行参数：
|
变压器额定容量(kVA)
|
2500 kVA
|
|
实际运行视在功率 (kVA)
|
3*2500=7500kVA
|
|
一次侧运行电压 (kV)
|
10kV
|
|
一次侧运行电流 (A)
|
3*144.3A
|
|
二次侧运行电压 (kV)
|
0.4kV
|
|
二次侧运行电流 (A)
|
3*3608=10824A
|
|
阻抗电压
|
4.94%
|
单台变压器损耗参数：
空载损耗：2.29KW 负载损耗：21.2KW 变压器总损耗:23.49KW
三台并列运行总损耗:70.47KW
注：变压器参数
谐波数据分析
谐波测试数据：
数据1:常态测试数据
数据2:常态测试数据
数据3:常态测试数据
数据4:电压谐波测试数据
数据5:电流谐波测试数据
数据6:谐波频谱
数据7:向量图
数据8:波形图（黄：A相、绿：B相、红：C相）

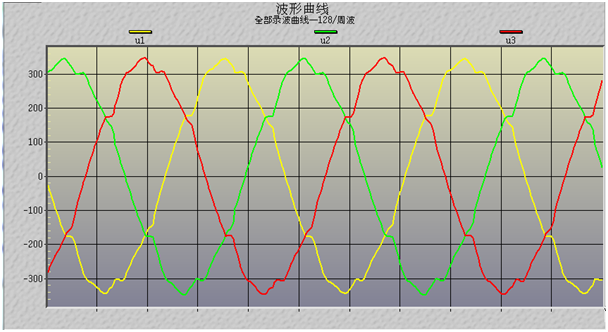

三相电压波形图
三相电流波形图
电流波形严重畸变
跟据测试数据主要特征谐波:5次、7次、11次(见数据4、5—4648条数据)
谐波电压: V5=5.2% V7=2.54% V11=3.2%
谐波电流: I5=19.98% I7=7.19% I11=6.86%
项目方案及效果:
1、 采用就地治理方式，在每台炉子控制台加装一台小型APF，谐波治理效果显著。
2、 谐波降到了供电局要求的范围，避免了超标罚款。
3、 延长了炉子及设备的使用奉命，因谐波降低，设备故障率大大降低
4、 提高了生产效率，在不增加炉子与设备的情况下，产能比原来增加了15%。
